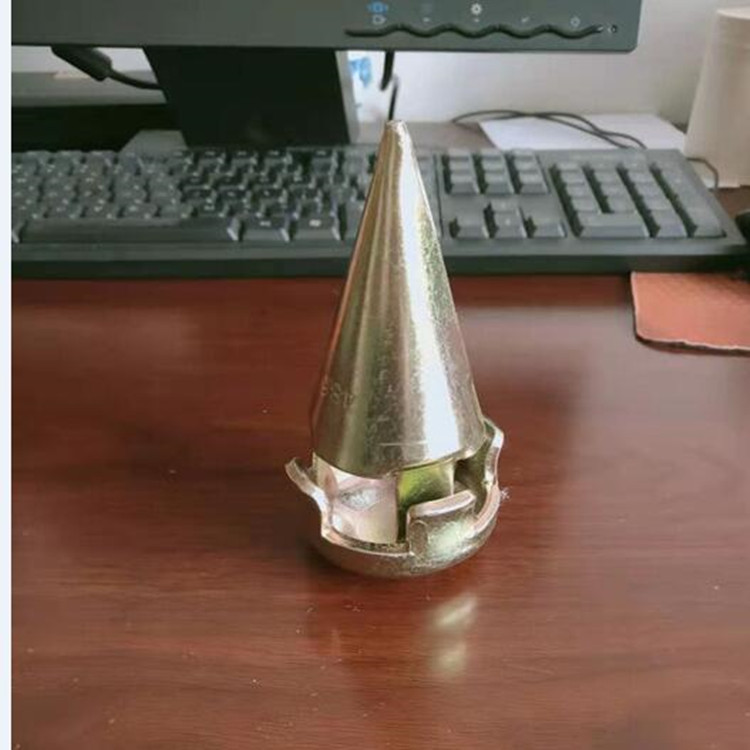

拉深成形是五金沖壓件生產廠家較為常用的一種沖壓工藝，經沖壓拉深成形的沖壓件稱為拉深件，拉深件的形狀有多種，錐形就是其中的一種。下面我們來了解下錐形拉深件經幾次拉深加工方能成形。
想知道錐形五金拉深件需要經過幾次拉深加工方能成形，我們就得先了解錐形拉深有什么特點。錐形拉深件的特點是：其坯料懸空面積大，容易起皺；凸模接觸坯料面積小、變形胚均勻程度比球形件大，尤其是錐頂圓角半徑較小，容易變薄甚至破裂；當口部與底部直徑相差大時，拉深后回彈較大。
由于錐形沖壓件各部分的尺寸比例關系不同，所以拉深成形的難易程度也不同，成形方法也不同。可將錐形件分為三種類型：
1.淺錐形體(t/d2≤0.25~0.3)：這種類形的五金沖壓零件的拉深加工，一般只要一次拉深就能成形。
2.中錐形沖壓拉深件（t/d2≤0.3~0.7）:這類制件大多為一次拉深成形，按毛坯相對厚度的不同可分為三種情況：
1）當拉深件的毛坯相對厚度t/D＞0.025時，可一次成形，不需要壓邊，只需要在行程末進行校正整形；
2）當拉深件的毛坯相對厚度t/D=0.015~0.020時，可一次拉深成形，但因材料較薄，為了預防起皺，采用壓邊裝置、拉深筋、增加工藝凸緣等措施，以增大徑向拉應力成分；
3）當錐形拉深件毛坯相對厚度t/D＜0.15時，因材料較薄，易于起皺，一般應采用壓邊裝置并經過兩次或三次拉深成形。次拉深成形帶有大圓圓筒形件或球形件，再采用正拉深
或反拉深成形。
3.深錐形件（t/d2＞0.7~0.8）這類錐形沖壓拉深件變形程度大，既易產生變薄破裂，又易產生起皺現象，因此須經過多次拉深成形。

總而言之，沖壓件廠的技術人員，拿到一個錐形拉深件時，要根據拉深件的具體實際情況來設計拉深模具及拉深工藝，方能設計出切實可行的的錐形拉深工藝。
